一、 產品說明：

本試驗機依據JB/T7796-1995《彈簧拉壓試驗機技術條件》規定的技術要求制成。主要用于測試各種精密螺旋彈簧及彈性元件的強度，即在一定的變形量下測試彈簧的試驗力或在一定的高度下測定彈簧的試驗力。
該機可根據用戶的要求，定制各種不同要求的試驗設備。

二、 主要規格參數：

1、試驗力：10kgf(100N)

2、分辨率：0.1N

3、零點相對誤差：±0.1%

4、試驗力示值相對誤差：1.0%

5、位移分辨率：0.01mm

6、測試行程：190mm

7、速度范圍：0-300mm/min

8、傳動機構：高精度滾珠絲杠

9、壓縮圓盤直徑：Ф60mm

10、顯示方式:大液晶、漢字顯示

11、驅動電機：高精度電機及驅動系統

12、數據處理:自動采集、處理，可以保存、查詢、打印

13、機臺尺寸：W420*D650*H660mm

14、機臺重量：70kg

15、使用電源：220V

三、 主要功能及特點：

硬件部分：

主機：采用單臂三立柱結構，主機框架通過力學有限元分析，框架的剛度和強度得到充分保證。傳動系統采用零間隙滾珠絲杠副，保證了試驗結果的準確性和耐久性，主機框架應用導向立柱導向，保證了框架的剛性。

傳動系統：由同步齒形帶、精密滾珠絲杠副及導向部分等組成。

驅動系統：步進電機實現系統的驅動。

測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能

安全保護裝置：超額定載荷10%過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

軟件標定部分

力值標定：采用三點標定的方法使試驗力值更精確，精度更高。

位移補償：由傳感器引起的變形量可以補償。即傳感器和整機剛度引起的變形量不影響位移的精度。

安全功能：

采用高速對盤功能，上壓盤會以300mm/min的速度自動并盤，然后自動將位移設置為零，確定下壓盤為位移零點。然后自動返回到距下壓盤50mm處停下。使試驗機的精度達到更高要求，減少了人為的并盤的隨意性。

具有限位功能，在拉伸和壓縮的兩個極限位置有限位保護開關，防止誤操作。

具有大力設定功能，有效的防止彈簧在意外的情況下對設備造成的損壞。

具有位移保護設定功能

具有變形保護設定功能

有急停功能，如果在試驗中出現意外，可以緊急停機。

數據打印內容說明

可以對不同試驗?zāi)Ｊ降臏y(cè)試數據進行分類

四、控制軟件系統 ：

該測控軟件由動態通訊，數據采集，結果觀察，記錄查詢，數據處理及打印等功能模塊組成。保證了數據采集的高效性和準確性，結果輸出方便快捷。

在外觀方面該測控軟件具有界面清晰、美觀，操作方便等優點。

可根據需求建立不同的試驗方案，一個方案下可建立多個批號，進行批量試驗，試驗過程中實時采集數據、實時繪制曲線，使用Access大型數據庫進行數據存儲，方便用戶資源共享以及再分析。試驗完成后數據自動處理并保存，可隨時查看試驗結果以及打印試驗報告，試驗報告格式可根據用戶的不同要求更改。試驗機對試驗數據的處理完全符合彈簧試驗機的標準。

控制方式：采用多種控制方式，具體描述如下：

a) 設定試驗力P，檢測彈簧的變形量F。

b) 設定變形量F，檢測彈簧的試驗力P。

c) 設定試驗力P，檢測彈簧的剩余高度H；

d) 設定彈簧的剩余高度H，檢測彈簧的試驗力P；

可以設置十個檢測點?？梢詫?duì)彈簧設定預壓縮高度進行預壓縮，預壓縮次數可以隨意設定。

批量試驗很大程度上方便了用戶的使用，設置試驗次數后，試驗機根據設置的次數自動試驗，無需人工干預。

試驗過程中實現高速逼近，低速采集，保證了試驗機數據采集的高效性和準確性。

自行設置試驗速度，試驗完成后自動返回到初始位置。

具有過載自動停機功能。

配置手動微動進給裝置，在各種負載情況下，均能實現微動進給，方便進行標定與位移微調。

能自動計算壓縮彈簧的分段剛度P/。

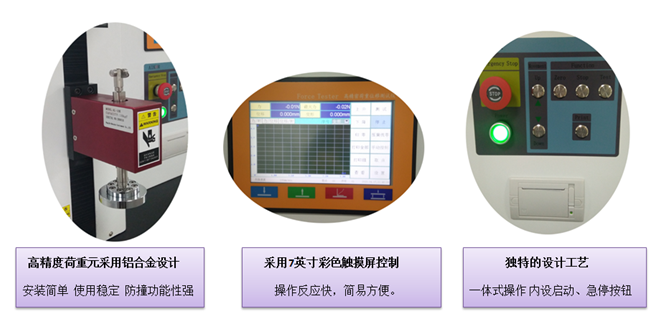

五、 產品結構圖：

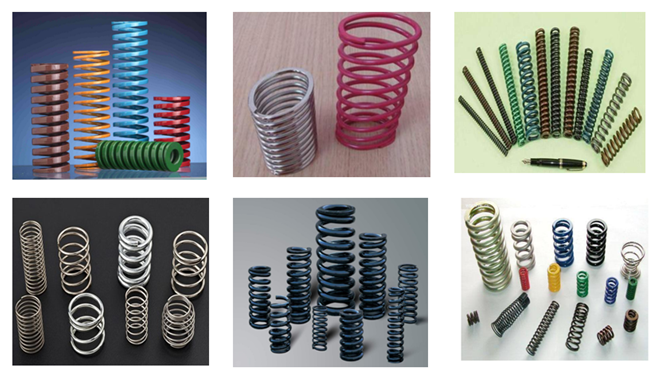

六、測試樣品：

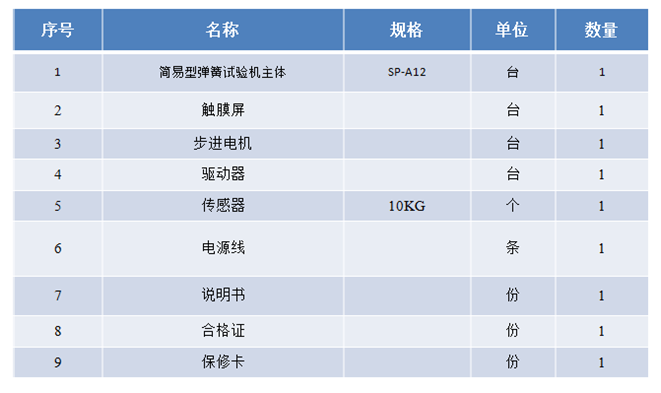

七、儀器組合：
