一、產品說明:

本機臺廣泛適用于各行業產品自動扭矩，壽命之試驗,透過電腦分析，可精確測量其產品關鍵點之扭力及角度的相對應變化曲線,并可準確控制扭矩角度、速度、設定次數及暫停時間等。大的特點在于可以一邊做試驗，一邊抓取其扭力及角度的變化，而不需要再拆解下來量測，達到實物實測的模擬試驗。
    另外，本機臺使用日本松下伺服馬達及Windows視窗控制系統，操作簡單方便，所有資料皆可儲存，是一部值得信賴的高性能測試儀器

二、主要規格參數:

型        號：2215PR

大負載測試能力：（N.M）：50N.M

扭  矩 傳 感 器：50N.M

傳 感 器小讀值：0.01gf.cm
測 試 單位可選擇：gf.cm 、kgf.cm 、N.m、Ibf.inc、ozf.inc、Mn.m

去程回程速度范圍： 0 ~ 15000deg/min

大 測 試 角度：無限大

X 軸 行 程    ：400mm

Z 軸 行 程    ：250mm

控 制 系 統  ： 嵌入式電腦、17寸顯示器

傳 動 機 構  ： 日本松下伺服電機

小 微 角 度  ： 0.1°

外 觀 尺 寸    ： W550*D1250*H1630(mm)

機 臺 凈 重    ： 150kgf

機 臺 電 源    ： AC220V

三、主要功能:

●2215PR試驗設備配有超大屏幕的17寸液晶顯示器，從中可以直觀的看見測試扭矩-角度的曲線變

●2215PR試驗設備夾具可以執行很多的常規旋鈕(轉軸)的扭矩測試、旋鈕(轉軸)產品的扭矩與旋轉角度、以及壽命試驗、一般強扭破壞試驗等測試任務。

● 簡單的操作可以達到5o，1o，0.1o的精確旋轉。

● 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定旋轉方向、扭矩測定范圍、角度測定范圍、角度原點位置、角度原點檢出、旋轉速度、測定總次數、暫停時間、每次等候位置、空轉次數）。

● 扭矩傳感器超負載之雙重保護功能。

● 扭矩單位顯示gf.cm 、kgf.cm 、N.m、Ibf.inc、ozf.inc、Mn.m可自由切換。

● 測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）。

● 檢驗報表抬頭內容可隨時修改（中英文皆可）。

● 曲線圖報表，文字報表可由客戶指定抬頭及LOGO。

● 檢驗報表可轉檔至.WORD、EXCEL和PDF做編輯。

● 正轉（大值、角度），反轉（大值、角度）等等多種試驗全部可以在Windows文檔中找出并保存。

四、拓展主要測試項目：

1. 旋鈕(轉軸)旋轉壽命衰減曲線分析的測試

2. 旋鈕(轉軸)產品的扭矩與旋轉角度及壽命的測試

3. 一般強扭破壞試驗的測試

4.正扭反扭后保持狀態可以暫停任意時間設定

5.正扭的去程加回程的大力，反扭的去程加回程的大力顯示

6正扭和反扭的速度合角度可以分開設置不一樣

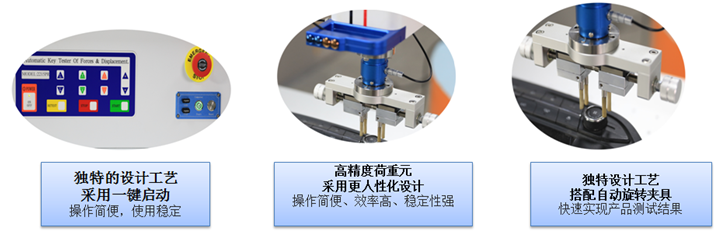

五、產品結構圖：

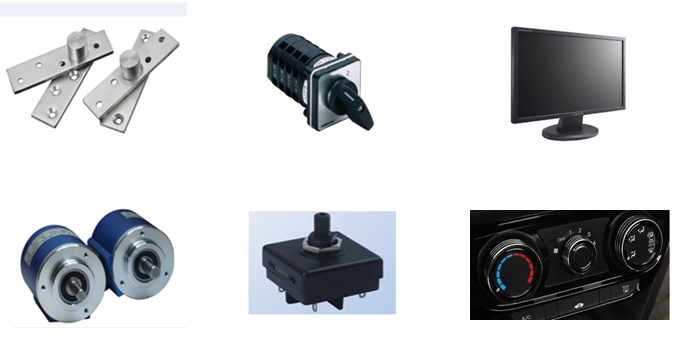

六、測試樣品:

七、軟件界面:

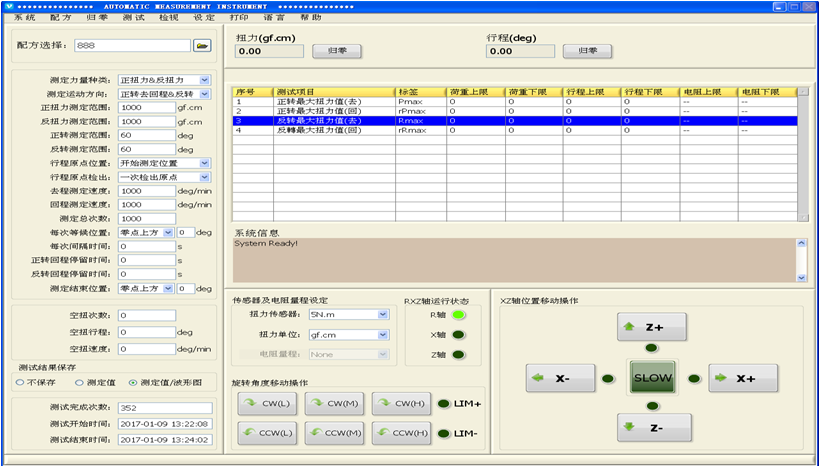

7.1開啟軟件包后主操作平臺界面圖:

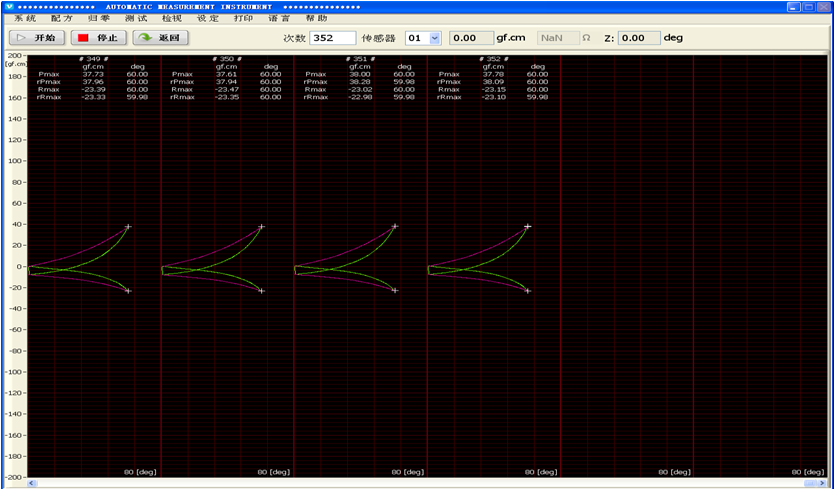

7.2進入測量執行畫面曲線圖形及數據顯示界面:

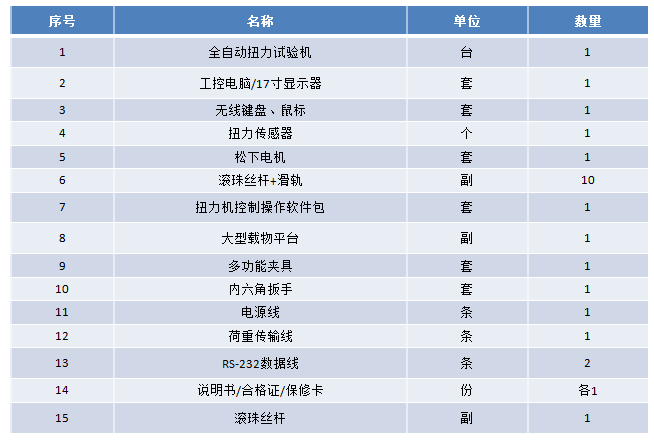

八、儀器組合：
