一、產品說明：

本機器適用于各種壓力測試，可設定坐標，機器自動位移測試，并記錄測試值。 利用Windowa@視窗中文書面設定，所有資料皆可儲存（試驗條件、荷重-阻抗-行程曲線圖、壽命曲線圖、檢查報表等等）。
本機器高精度馬達傳動，可提供高精度之(荷重-導通-行程)測定，及可得到完全準確之按鍵及開關曲線試驗。

二、主要規格參數：

1、測定大荷重：5000gf

2、小解析度：0.01gf

3、Z軸測定行程：80mm

4、Z軸顯示行程：0.01mm

5、測定速度范圍：0～300mm/min

6、X軸移動行程：500 mm/min

7、Y軸移動行程：300 mm/min

8、機臺傳動機構：滾珠絲桿

9、機臺驅動：驅動馬達

10、機臺尺寸：820*600*1000(W*D*H) mm

11 、工作桌尺寸：1400*600*670(W*D*H) mm

12、機臺重量：120kg

13、電    源： 220V

三、主要功能及特點：

3.1主要功能：

★ 可任意輸入X、Y 、Z三軸坐標，機臺自動移動位置測試；.

★ 可輸入大測試行程及荷重，電腦自動控制及測試；

★ 可設定荷重、當荷重值到達時，機器可作暫停；

★ 可設定行程、當行程值到達時，機器可作暫停；

★ 可直接測試并繪制每個行程點（0.01mm）與荷重之圖形；

★ 每一測量圖形皆可由十字游標追蹤軌跡，判別對應之荷重及行程值，小解析0.01mm；

★測試項目可輸入上、下限規格值，測定結果可自動判定OK或NG；

★一個配方可測試8種不同規格的荷重，高低按鍵都可以：

★已知行程可測試對應的荷重或者電阻，或已知荷重測對應的行程或電阻：

★可列印及儲存圖形（荷重-行程曲線圖、壽命曲線圖、檢查報表）；

★測試資料儲存與硬盤（每一筆資料皆可儲存，不限次數）；

★測試條件皆由電腦設定（含測試荷重、行程、速度、次數、暫停時間等）；

★檢驗報表抬頭內容可隨時修改（中英文）皆可；

★ 檢驗報表可傳檔至Excel、Word 、 PDF做編輯或通過網路直接輸出；

★ AutoCAD圖檔可自動導入產品坐標功能，大大的提升工作效率！

★ 在測試荷重及行程的同時，可以測試阻抗電阻功能；

3.2   特點：

1、儀器超載保護；

2、緊急停機裝置、上下行程限定裝置；

3、軟件設定參數大值限定上限保護；

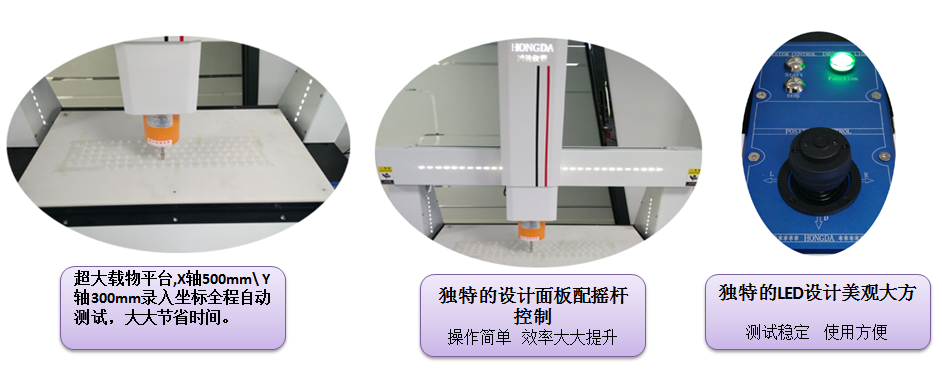

四、產品結構圖:

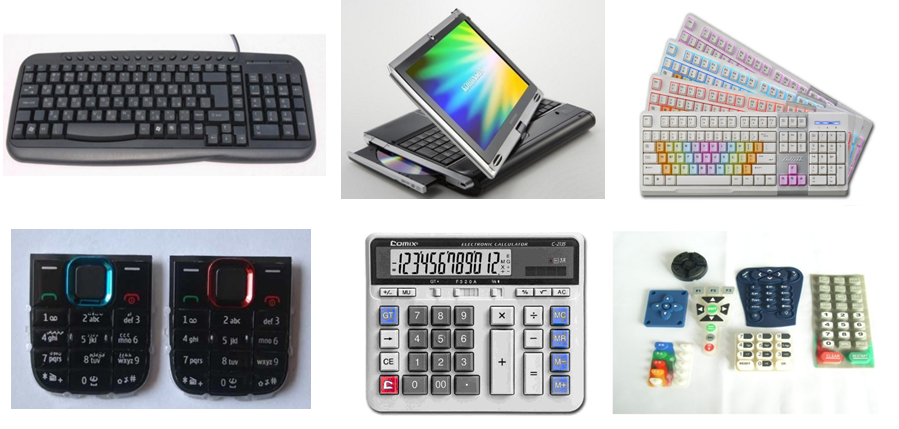

五、測試樣品:

六：軟件界面圖:

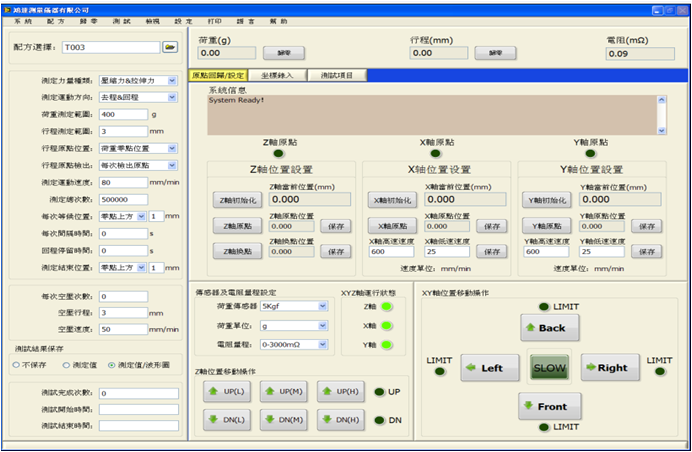

6.1開啟軟件包后主操作平臺界面圖:

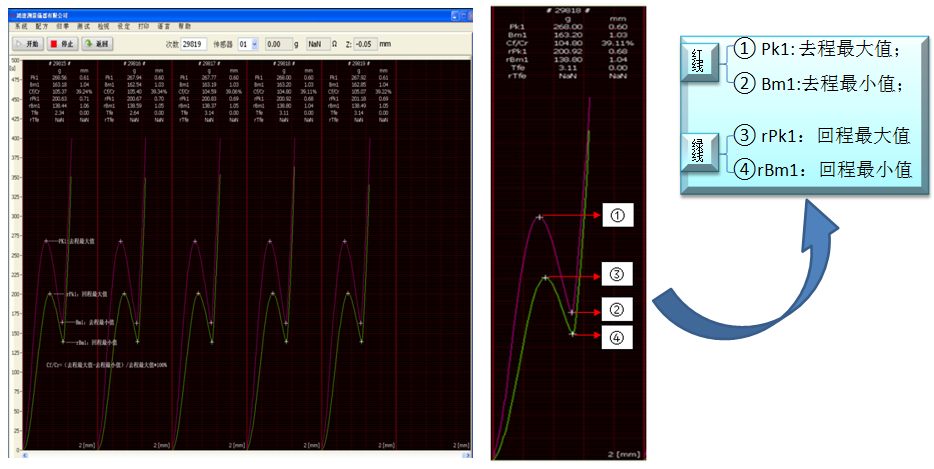

6.2進入測量執行畫面曲線圖形及數據顯示界面:

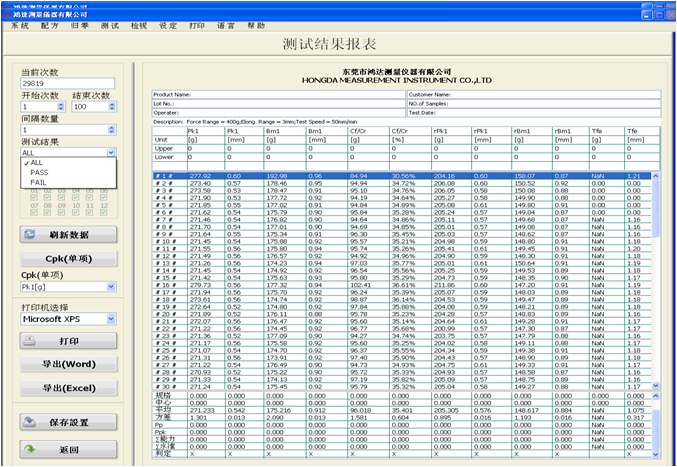

6.3自動生成的文字報表界面:

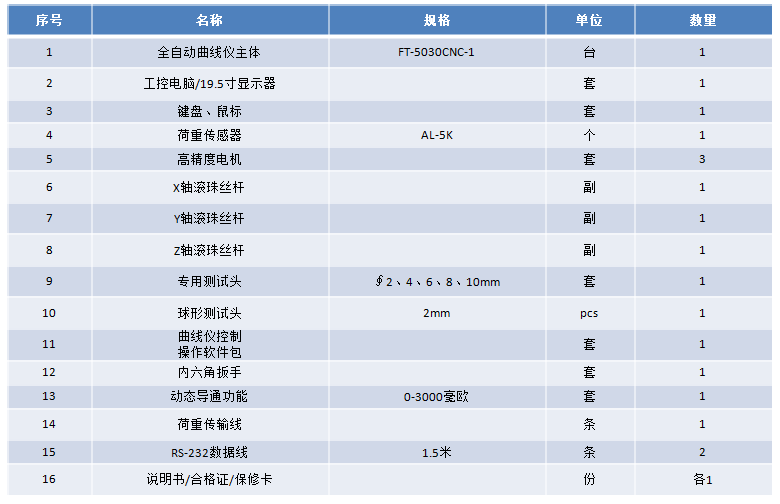

七、儀器組合:
