一、產品說明：

電動荷重儀以簡單的機器結構組成,能以很快的速度執行硅橡膠按鍵的觸感測試.同時可以測試各種產品的峰值、谷值、手感值及對應的行程值。

此電動荷重測試儀適用于導電橡膠、金屬彈片、薄膜按鍵之現場量測,由傳感器感應測試各項觸感開關之峰值數據,現場快速量測其品質之穩定度,也可適用于品管檢驗站及工程部等。

  二、主要規格參數：

 1、測定大荷重：2000g
   2、小解析度：0.01gf
   3、大測定行程：100mm
   4、小顯示行程：0.01mm
   5、測定速度范圍：300mm/min
   6、機臺傳動機構：滾珠絲桿
   7、機臺尺寸：250*310*408mm
   8、機臺重量：12kg
   9、電    源： 220V

   三、主要功能

 ※ 功能強大，量測方便快捷，可滿足流水線檢測及品管室檢測需要；
   ※ 可顯示5組Data（去程峰值、去程谷值、手感值、回程峰值、回程谷值）；
   ※ 顯示方式：7寸觸摸屏顯示
   ※ 自動記憶功能，大1000組記憶功能；
   ※ 單位：gf kgf lbf N（四種單位可以相互轉換）
   ※ 電源：12伏鉛酸蓄電池可充電，可直接通電源；

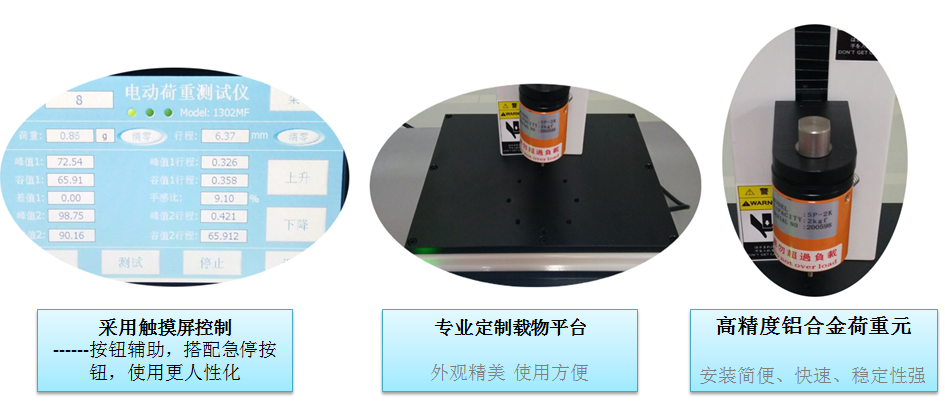

四、產品結構圖：

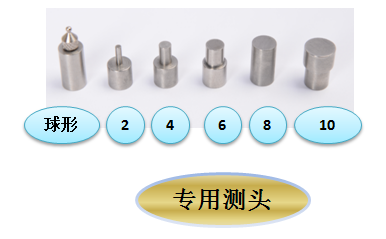

專用測頭：

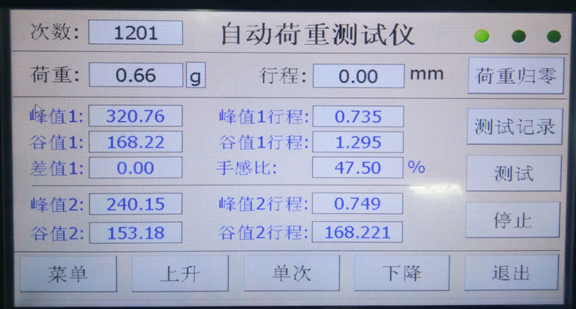

五、觸摸屏界面圖：



六、操作界面功能說明：

次數：表示累計進行了的測試次數。

荷重：表示當前檢測到的實時荷重。

行程：表示電機走過的距離。

荷重歸零：按下此按鍵會將當前的荷重與行程歸零。

峰值1：去程的試驗過程中，個荷重值峰點的位置。(去程之荷重變化由小到大，當出現由大轉小且超過某一比率或力量值時，抓取此點為峰點位置)。

谷值1：：去程的試驗過程中，個荷重值谷點的位置。(去程之荷重變化由小到大，當出現由大轉小且超過某一比率或力量值時，抓取此點為峰點位置，而峰點出現后荷重變化又由小轉大且超過某一比率或力量值時，抓取此點為谷點位置)。

差值：峰值1與谷值1的差值

手感值：差值1除以峰值1乘以100%即為手感值。

峰值2：回程的試驗過程中，靠近原點端個荷重值峰點的位置。(回程之荷重變化靠近原點端由小到大，當出現由大轉小且超過某一比率或力量值時，抓取此點為峰點位置)。

谷值2：回程的試驗過程中，靠近原點端個荷重值谷點的位置。(回程之荷重變化靠近原點端由小到大，當出現由大轉小且超過某一比率或力量值時，抓取此點為峰點位置，而峰點出現后荷重變化又由小轉大且超過某一比率或力量值時，抓取此點為谷點位置)。

峰值1行程：抓取到峰值1時對應的位置。

峰值2行程：抓取到峰值2時對應的位置。

谷值1行程：抓取到谷值1時對應的位置。

谷值2行程：抓取到谷值2時對應的位置。

測試、停止：開始或停止測試

上升、下降：每短按一下移動1mm.長按則連續運行。

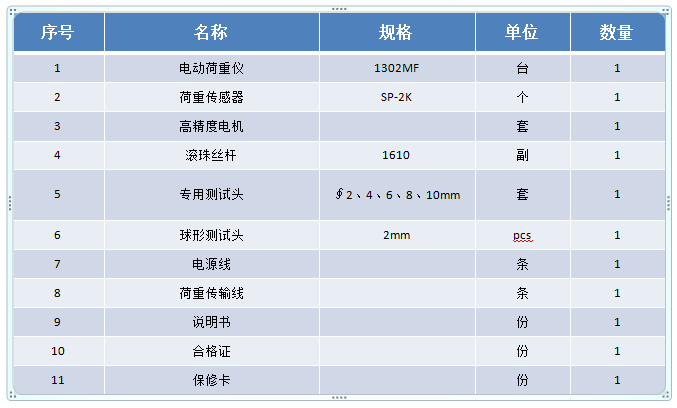

七、儀器組合：
